机房多机柜KVM管控方案

用户状况：

目前用户中心机房及部分数据机房进行规范化管控，共有95个机柜，每个机柜中需管控设备数量6-8台，其中部分设备为PS2接口，PS2主机设备数量不超过100台，其余均为USB接口设备；要求实现：

1）服务器的管理即可实现机架近端管理，又可透过KVM专用网络进行IP管控。

2）部署简单，在进行安装部署时保证既有系统的稳定运行。

3）操作便捷，新增机柜可以使用同类型设备进行。

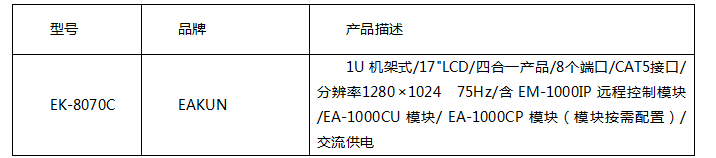

推荐产品：

方案实现及产品拓扑：

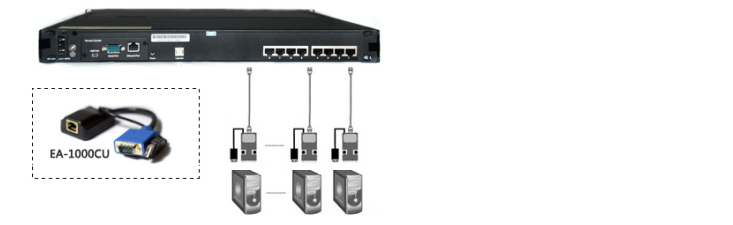

1） 每个机柜中都配置一台EK-8070C设备。

2） 其中USB接口设备使用EA-1000CU模块连接，EA-1000CU模块USB接口连接设备USB接口，VGA接口连接设备VGA接口，RJ45口通过网线连接至EK-8070C背板RJ4口，PS2接口设备使用EA-1000CP模块连接，EA-1000CP模块PS2接口连接设备PS2接口，VGA接口连接设备VGA接口，RJ45口通过网线连接至EK-8070C背板RJ45口。

【网络拓扑图】

用户控制：EK-8070C支持机架近端管控设备，也支持通过IP方式远程管控，而且每一个机柜可以作为一个独立的管控单元。

部署便捷：EK-8070C设备只需要配套计算接接口模块配合网线连接即可使用。

易扩展性：之后机柜数量增加，通过增加EK-8070C同款设备即可满足需求，同样保持机房的统一规划需求。
