宜坤KVM 在音视频解决方案中的运用

一、需求环境分析

操作台下2台计算机主机、1台NVR，操作台有2台触摸屏和一套无线键鼠，离操作台5米的墙壁上有2个50寸大屏电视。

二、解决方案

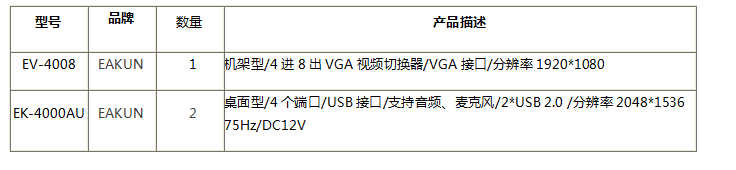

1.方案配置

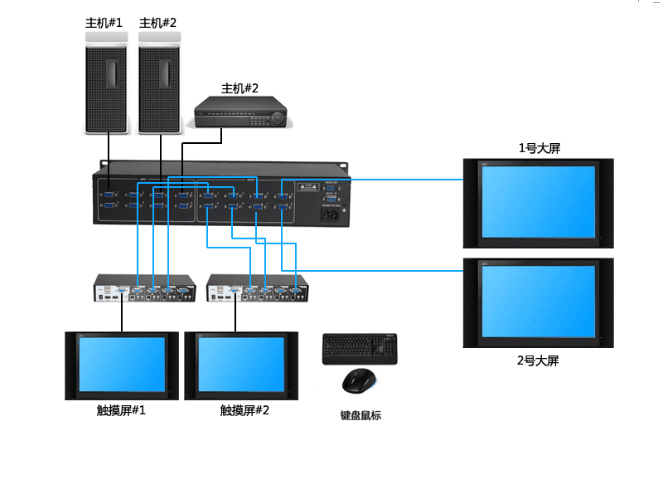

2.方案拓扑图

3.方案说明

l 把这3台的视频接口接到EH-4008(4进8出HDMI视频切换器）的4个输入端口上2个触摸屏+2个大屏，共有4个显示设备

l 8个视频输出接口，我们把1到2号端口，锁定住。

1号和2号端口对应只显示1号主机;

3号和4号端口对应只显示2号主机，

5号和6号端口对应只显示NVR；

7号和8号端口去接大屏，2个大屏可以任意显示3台信号源的画面。

l 1、3、5号端口接到1台4口KVM切换器上（切换器仅切换鼠标键盘的控制信号）

l 2、4、6号端口接到另外一台4口KVM切换器上；

l 2台KVM切换器的控制端口接到触摸屏上，就可以实现触摸屏相互交叉切换3台主机；

l 同时配一套无线键鼠（只有一个无线蓝牙USB装置的），USB无线蓝牙插到任意一台EK-4000AU上，当不想用触摸屏进行操作时，可通过键盘鼠标切换操作

四、方案优势

整体方案从成本考虑，所有视频都是VGA信号

2个大屏可任意显示3台主机画面，且彼此不干扰

方案扩充性广，增加1台主机或硬盘录像机，不用变更整体方案设备，直接接若EV-4008即可；若新增信号源主机数量较多，只需变更VGA视频矩阵设备即可
