一、 机房描述与需求分析：

    客户机房内大概有约15个PC主机5台服务器，现要求在距离50米左右的办公区的10名工作人员每人均可管理指定或者所有PC机/服务器；

    要求画质清晰，全高清HDMI接口1080P分辨率，要求支持音频；

    要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

    结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

二、方案设计：

    1、系统总体设计方案

    1．方案系统配置:

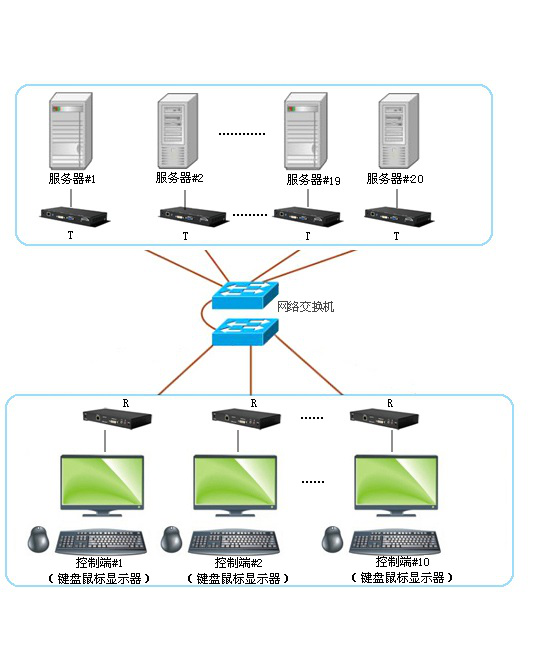

2．方案拓扑图：

 三、方案说明：

EM-1500H切换器是一组控制设备，可以通过一套USB键盘、鼠标和显示器控制端实现多对多矩阵式主机的访问。

只需将HDMI音视频接到EM-1500HT发送端，即可通过以太网络编码传输，将EM-1500HR接收端连接到HDMI液晶屏幕或电视，即可经由以太网译码播放，且可多台同时接收同一节目，画面/声音无延迟。

布线简单的CAT5e连接线，取代较为昂贵的一般标准线材，提供更整洁，方便且可靠的资料传输连结。

可以通过增加EM-1500HT传送端灵活的增加控制服务器的数量，同样可以无缝接入EM-1500HR增加管控人员的数量，可以实现灵活调整，按需布控。

支持多人同时管理多台服务器，可以通过OSD菜单任意切换管理不同的服务器。

安装过程简单快捷，只需将线缆与对应端口连接起来即可。无线安装光盘，无线复杂的安装程序，也无需考虑是否存在不兼容问题。因为EM-1500H设备是直接通过键盘接收信息输入，所以它可以在任何硬件平台上进行操作（兼容PC、Mac、Sun等）。

四：方案特性：

    （1）   通过局域网实现多台服务器主机之间的多人交叉管控；

    （2）   HDMI信号线传输，高画质影像，支持分辨率达：1920x1080@60Hz；

    （3）   通过OSD菜单选择切换主机，切换方便快捷；

    （4）   具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源；

    （5）   易于安装，无需安装软件。
