一、 机房描述与需求分析：

    某数据中心机房有2排机柜一共16个机柜，机房内大约60台服务器，每排机柜大约30台，服务器之间距离稍有点分散，要求用KVM切换器设备对所有服务器进行集中管控，机柜内能实现本地管理，8个远程管理能同时通过网络管理机房内的所有服务器，且部署简单，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

    要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

    结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

二、方案设计：

    系统总体设计方案

    1． 方案系统配置:

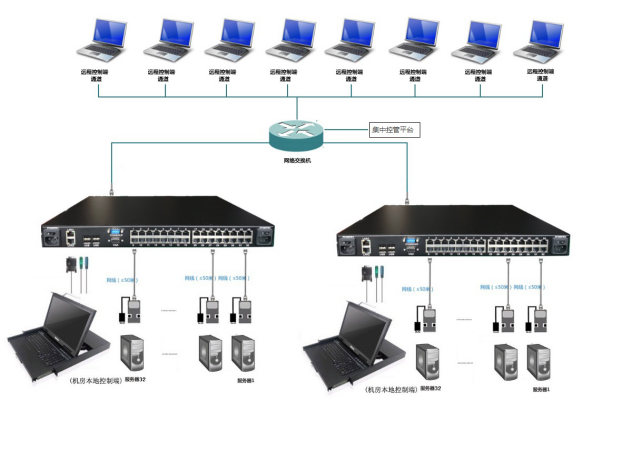

2． 方案拓扑图：

3.方案实现：

    每排机柜拥有30台服务器，服务器比较分散，传统的KVM连接距离受限制，采用EK-3208产品，服务器通过网线配合模块连接距离可达100米，每个机房配置一套。

    本地管理：EK-1090是一台19寸液晶产品，通过配线连接EK-3202的本地控制端即可本地管理。

    远程管理：EK-3208除了能支持本地管理外还支持8位并发远程用户，将网口与机房内交换机连接，给予IP地址，远程管理员通网络内的任何地方均可实现管理。

    服务器连接：将服务器的VGA接口、USB接口与EA-1003CU模块连接，通过网线连接到主机的控制端口，除了能实现键鼠指控和显示外，还能实现虚拟媒体。

    集中管控：在网络内配置集中管控平台，KVM集中管理平台软件，为数据中心提供了一个管理所有连接在网络上的硬件和软件的安全和集中的方案。软件可以帮助管理员访问、诊断和变更全球范围内任意地点的任意网络资产，为用户提供一个安全、方便的后台认证管理系统平台，同时在用户权限设置、日志管理、定期任务各方面提供给用户全面、快捷、周到的管理。

    扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。
