产品介绍
EM-1000HF是一套使用单模或多模(50/125um/OM3)光纤传输；支持HDMI 2.0(含USB) KVM延长器，本产品采用无压缩、失真处理信号。完全符合 HDMI 2.0B规范，分辨率可达4K2K@50/60Hz(YUV 4:4:4)；同时也符合 HDCP2.2/1.4 与 DVI 规范，并支持双向EDID、热插拔、IR 遥控及 USB，可适用于电视遥控与计算机远端管控。
本方案相较于使用铜缆线延长产品，光纤线对于电磁接口的信号传输具有绝佳的隔绝及抗干扰能力，加上产品的机壳使用金属材质，更能够进一步将环境中的辐射噪声隔绝在外，此外电源使用可锁式接头，更确保产品安装的稳固及提供长时间运作的可靠性。
产品特性
支持HDMI 2.0B(18Gbps)、HDCP 2.2、DVI、USB 1.1/2.0 规范。分辨率可达4K2K@50/60Hz (YUV 4:4:4)。
音频支持LPCM 2/5.1/7.1 CH, Dolby Digital、DTS, Dolby True HD, DTS-HD Master Audio。
支持 EDID直通、热插拔及双向宽带IR遥控。
支持USB 1.1/2.0 适用于键盘、鼠标及USB 触控屏。
传送端支持本地操控，传送端用户可锁定/解锁接收端用户的使用权。接收端可连接计算机，使用者可自行切换使用传送端计算机或自身计算机。
支援单芯光纤(50/125um/OM3)，单模：距离可达1000米或多模：距离可达300米。
随插即用，无须任何附加软件；
机身小巧，坚固美观；

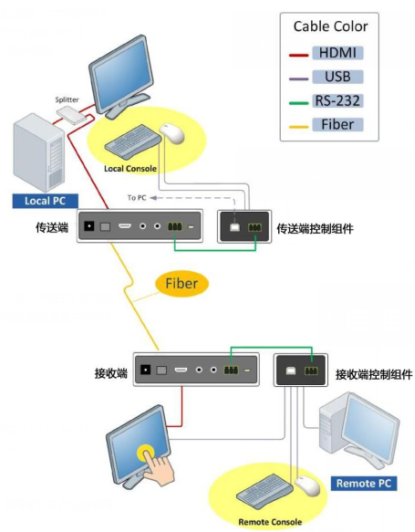

产品接口示意图
EM-1000HF传送端（前/后视图）
EM-1000HF接收端（前/后视图）
EM-1000HF传送端控制组件（前后视图）
EM-1000HF接收端控制组件（前后视图）
产品型号 | EM-1000HFT 传送端 | 传送控制组件 | EM-1000HF 接收端 | 接收控制组件 | ||||||
连接端口 | HDMI输入 | 1 | - | - | - | |||||
HDMI输出 | - | - | 1 | - | ||||||
IR | 1xIR In 3.5mm | - | 1xIR In 3.5mm | - | ||||||
Phoenix RS-232 | 内部连接 | 内部连接 | ||||||||
USB主机连接端口 | - | 1 x USB-B | - | 1 x USB-B | ||||||
USB控制端口 | - | 4 x USB-A | - | 2 x USB-A | ||||||
HDMI 规格 | HDMI 2.0B | |||||||||
HDCP 规范 | HDCP 2.2与HDCP 1.4 | |||||||||
视频频宽 | 18Gbps | |||||||||
色彩格式 | RGB，YCbCr 4：4：4，YCbCr 4：2：2 | |||||||||
分辨率 | 4K2K@50/60Hz(YUV 4:4:4), 4K2K@30Hz, 1080p@120Hz 与 1080p 3D@60Hz | |||||||||
色彩深度 | 8-bit, 10-bit, 12-bit | |||||||||
HDMI音频格式 | LPCM 2/5.1/7.1 CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD,DTS-HD Master Audio, Dolby Atmos, DTS:X | |||||||||
传送距离 | 单模光纤：1000米 多模光纤：300米 | |||||||||
IR频率 | 20kHz-60kHz | |||||||||
RS232 | 4800-115200bps | |||||||||
ESD防护 | 人体模式：8KV(空气间隙) & 4KV(接触放电) | |||||||||
电源 | DC5V 1A/3w | USB供电 | DC5V 1A/3w | USB供电 | ||||||
环境要求 | 工作温度 | 0 - 40℃ | ||||||||
保存温度 | -40 - 60℃ | |||||||||
湿度 | 20-90%非冷凝 | |||||||||
外壳 | 金属 | |||||||||
重量 | 256g | 150g | 256g | 150g | ||||||
尺寸(L*W*H)mm | 100*65*25.6 | 55*95*25 | 100*65*25.6 | 55*95*25 | ||||||
