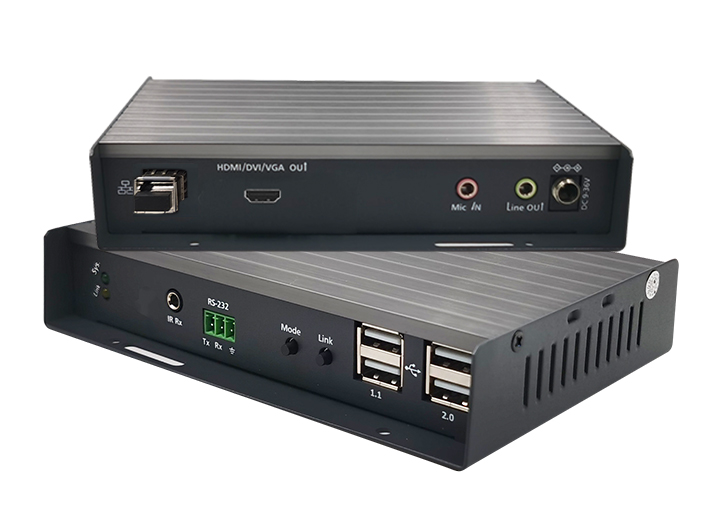

产品介绍
EM-1500HF可对包括HDMI接口/USB键盘/鼠标/USB2.0/RS232串口/以及IR信号,通过光纤延长管控的高清数字KVM切换器产品。采用KVM OVER IP技术,通过千兆交换机,支持局域网内的多通道KVM坐席管理 ,并支持传送端与接收端通过光纤直连延长控制。

基于KVM Over IP技术,搭配千兆网络交换机可组成分布式坐席矩阵系统,在局域网对内实现N个管理员N台服务器设备的交叉协同管控。 产品同时还支持直连模式,即采用单模或多模光纤可实现本地一对一延长,网线直连距离最远可达20千米。 支持在不影响现有架构的情况下,任意增加发送端和接收端节点数量,实现架构的灵活拓展。 | |
可以预设并保存多种电视墙场景拼接模式,设置快捷键实现一键切换。 支持坐席人员通过键盘热键将任意显示器或电视墙信息抓取至本地显示器,也可以将坐席本地显示器的信息推送至任意显示器或电视墙。 | ![]() |
![]() | 支持USB键盘鼠标、USB2.0、音频、麦克风、RS232串口、远程IR遥控传输。 内置Web管理界面可对发送及接收端设备配置及升级等操作。 |

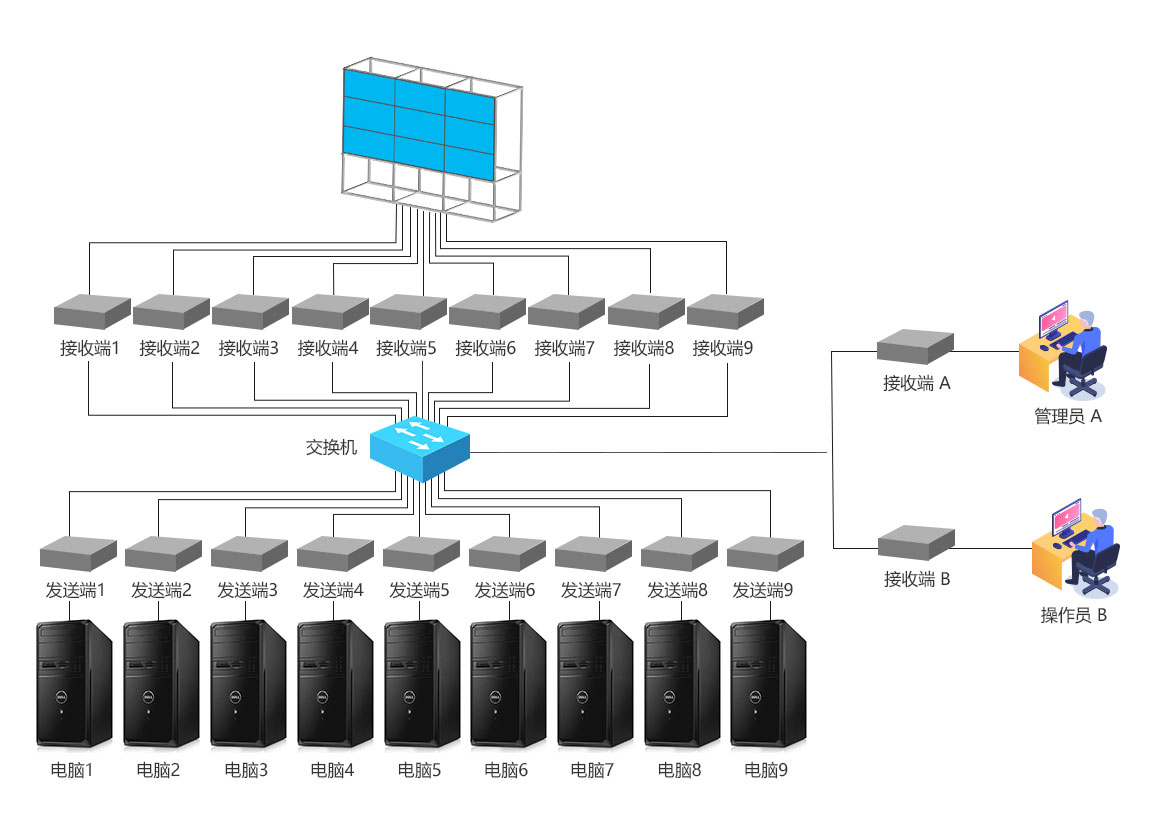

支持多种布局电视墙功能,可组成2*2、3*3、4*4等电视墙,可全屏、任意局部拼接。 支持设置多组用户名账户,支持细腻化的权限管理分配,层级设置管理,满足不同级别客户的权限分配需求。 | |
支持USB键盘鼠标、USB2.0、音频、麦克风、RS232串口、远程IR遥控传输。 内置Web管理界面可对发送及接收端设备配置及升级等操作。 | ![]() |

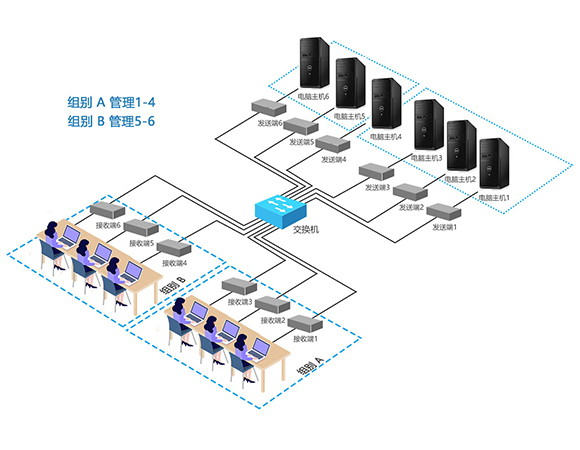

![]() | 支持对系统内按照需求划分群组,并进行权限设置,不同分组的坐席显示与操作限定的数据信息,保障系统数据安全。 |

产品特性
分辨率最高支持Full HD 4K*2K@30Hz。
支持基于TCP/IP,使用千兆交换机进行互连,支持一对一,一对多,多对多实现高清视频/音频的实时传输以及键鼠等操作控制;
须采用支持IGMP组播功能的千兆交换机组网实现多对多实现高清视频/音频的实时传输;
支持USB 键盘,滑鼠,触控屏幕等设备。
支持CAT6直连一对一实现高清视频/音频的实时传输;
接收端内建缩放功能,可设置成电视墙,可以180度,270度旋转;
支持USB KVM扩展,支持键盘/鼠标/USB2.0,以控制发送端连接设备;
支持音频、麦克风同步;
支持IR红外扩展(需选购红外组件);
支持RS-232串口进行数据通讯;
内建HTTP 管理界面,方便设置IP 地址,设备名称,速率等系统参数;
纯硬件设计,即插即用,无需任何额外的软件安装;
提供用于配置单元的Web GUI(IP,多/单播,波特率,etc.);
布线简单,安装便捷,维护方便。

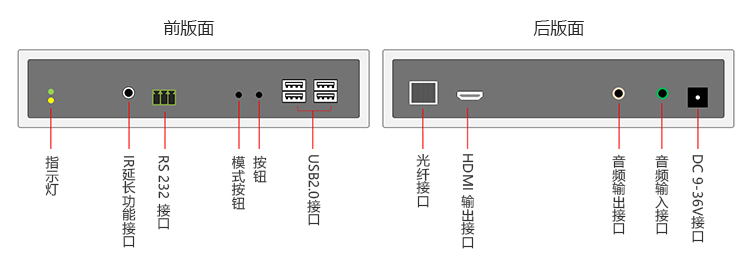

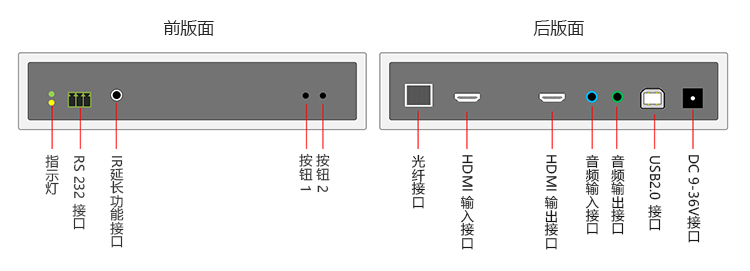

端口示意图

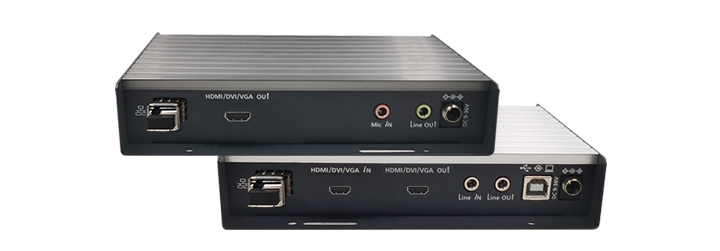

传送端

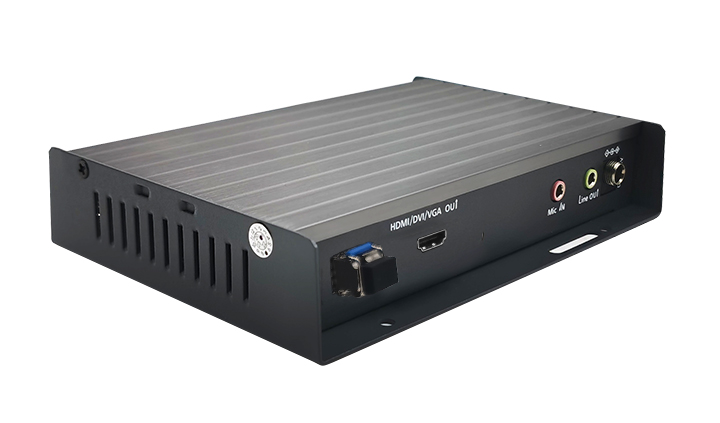

接收端

主机端连接端口 | 1 x HDMI | - | |||
控制端口 | 屏幕 | 1 x HDMI | 1 x DVI-I母头 | ||
键盘 | 1 x mini USB母头 | 1 x USB母头 | |||
鼠标 | |||||
USB Hub | - | 1 x USB母头 | |||
音频/麦克风 | 1 x 3.5mm音频输入 1 x 3.5mm麦克风输入 | 1 x 3.5mm音频输出 1 x 3.5mm麦克风输出 | |||
网线接口 | 发送端:1 x 光纤网络接口 接收端:1 x 光纤网络接口 视选配光纤模组规格而定 | ||||
最长传输距离 | 视选配光纤模组规格而定,标准光纤模组3000米 | ||||
控制端屏幕分辨率 | 1920x1200@60Hz | ||||
切换方式 | OSD菜单切换 Link ID 4位拨码器 | ||||
电源 | 1 x 12V DC电源适配器 | 1 x 12V DC电源适配器 | |||
LED指示灯 | 1 x 电源指示灯 | 1 x 电源指示灯 | |||
外壳 | 金属 | ||||
重量 | 0.45kg | 0.45kg | |||
尺寸(L*W*H) | 151*108*30mm | 151*108*30mm |
通过千兆光纤接口交换机连接
通过光纤直连本地传送端与远程接收端
