多点机房本地及远程IP KVM方案

一、 机房描述与需求分析：

某电力公司目前有5个机房，机房分散在不同地点，每个机房大概有不超过8台服务器；要求1、机房本地机柜内可以进行管控；2、在管控中心有管理员能够实现远程IP管理；3、能够集中管理所有服务器，要求布线简单美观。

目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT硬件设备。

由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

1、 系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、 系统总体设计方案

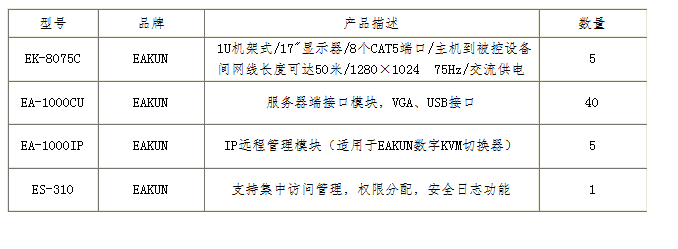

1.方案系统配置:

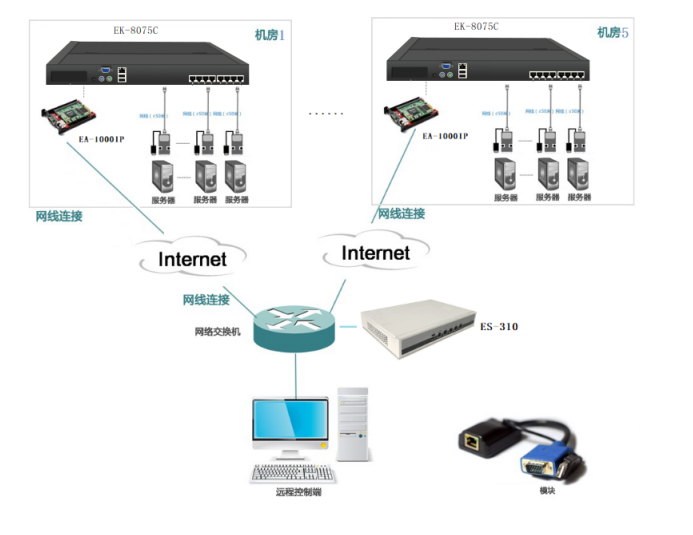

2.方案拓扑图

3.方案概述

本方案5个机房，机房很分散推荐没个机房内部署一套EK-8075C+EA-1000IP连接管理，再在网络内部署一套ES-310集中管控平台实现集中管理。

4.方案实现

EK-8075C：将机房内的每台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与KVM主机相连，所有服务器均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观，机器自带17寸显示器和键盘鼠标，可以作为机柜本地管理平台。

EA-1000IP：将IP插卡嵌入至EK-8075C的卡槽内，插卡上的网口通过网线连接交换机，即可实现管理员远程访问与管理
