银行机房KVM管控方案

一、 机房描述与需求分析：

某银行机房内有20个机柜，每个机柜服务器数量不等，总共大概60台服务器，服务器分散的比较开；要求1、在机房机柜内设置一套KVM产品能够连接所有服务器；2、当管理员外出不在需要紧急管理时，能提供基于外网的网络管理；3、能够管理所有服务器，要求布线简单美观。

目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT硬件设备。

由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

1、 系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、 系统总体设计方案

1.方案系统配置:

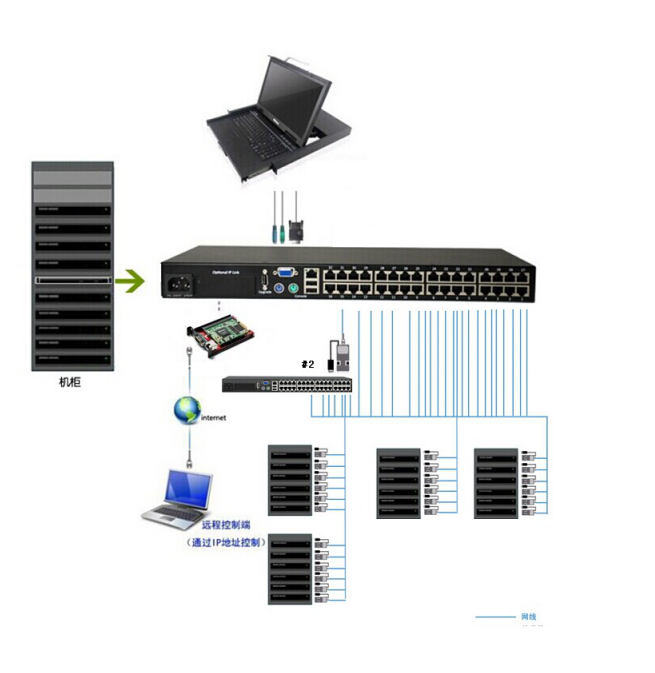

2.方案拓扑图

3.方案概述

本方案由于每个机柜的服务器数量不平均也不能确定，但是总数量在60台左右，所以用管控范围更大的EK-3200C来管理服务器，一共配置2台，2台EK-3200C串联起来，再放置一台EK-1070将这2台EK-3200C管理起来，配置EA-1000IP给第一台EK-3200C实现管理员外出后的远程管理。

4.方案实现

EK-3200C：将每台服务器VGA接口及USB接口通过EA-1000CU模块配合网线布线与KVM主机相连，用第一台的32个端口中任意一个端口配合EA-1000CU模块连接在第二台EK-3200C的控制接口，即可实现两台EK-3200C串联，所有服务器均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观。

EK-1070：通过EK-1070的配线连接第一台EK-3200C的控制接口，即可实现在EK-1070上面管理所有服务器。

EA-1000IP：将IP插卡嵌入至第一台EK-3200C的卡槽内，插卡上的网口通过网线连接交换机，即可实现管理员远程访问与管理。

扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
