机房服务器矩阵KVM交叉管控解决方案

一、 客户需求

客户有80个机柜，每个机柜内有8台台服务器，全部在机房内机柜安装。需要将工作站的本地控制端延长到机房隔壁的监控室，由6名管理人员进行交叉管控。

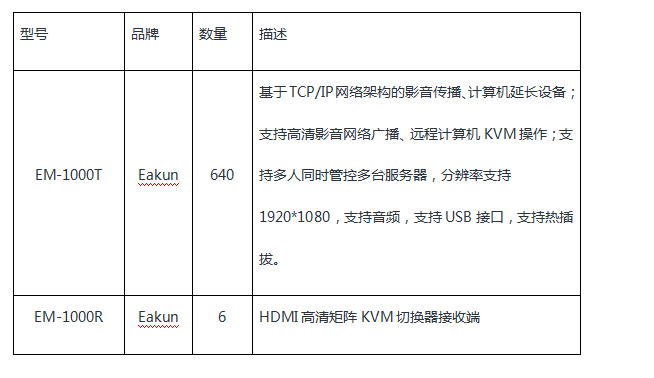

二、 产品选型

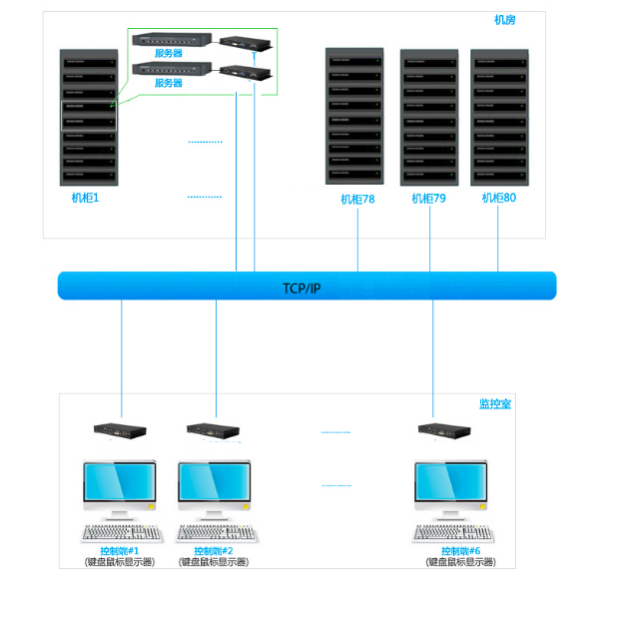

三、 方案拓扑

四、 方案说明

1、将640台服务器的HDMI接口、USB接口连接到EM-1000T端，EM-1000T通过网线与交换机连接；

2、将3套显示器、鼠标、键盘连接到EM-1000R端，EM-1000R通过网线与交换机连接；

3、将交换机的二层组播协议IGMP Snooping开启；

4、在控制端的键盘上双击[Ctrl]键调出OSD菜单，此菜单内可看到所有的EM-1000T所连接的640台服务器，通过选中对应的EM-1000T设备切换到对应的工作站进行控制操作；
