一、 项目描述与需求分析：

目前机房内有约6个机柜，服务器台数约为45台,之后可能会拓展增加,在机房旁边距离约20米处设置有网络管理员监控室,现要求使用一整套KVM系统将服务器资源进行整合，实现集中统一管控。

     1)本地控制：可以在机房内的机柜上面对服务器进行管理,采用一体化设备减少机柜空间占用；

     2)控制室监管:在监控室内操作台上面进行监控管理;

     3)远程控制：当网络管理员不方便进入机房或者监控室时，也可以外面通过远程IP网络的方式访问管理机房内的所有服务器;

     4)部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行;

     5)良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备;

 6)布线规范:所有管理设备布线规范完整,提前规划妥当,同时也保障之后系统拓展方便;

二、方案设计：

系统总体设计方案

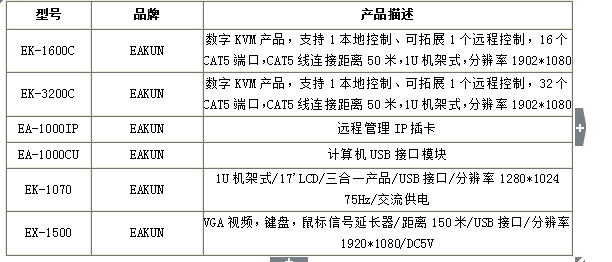

  1、方案系统配置:

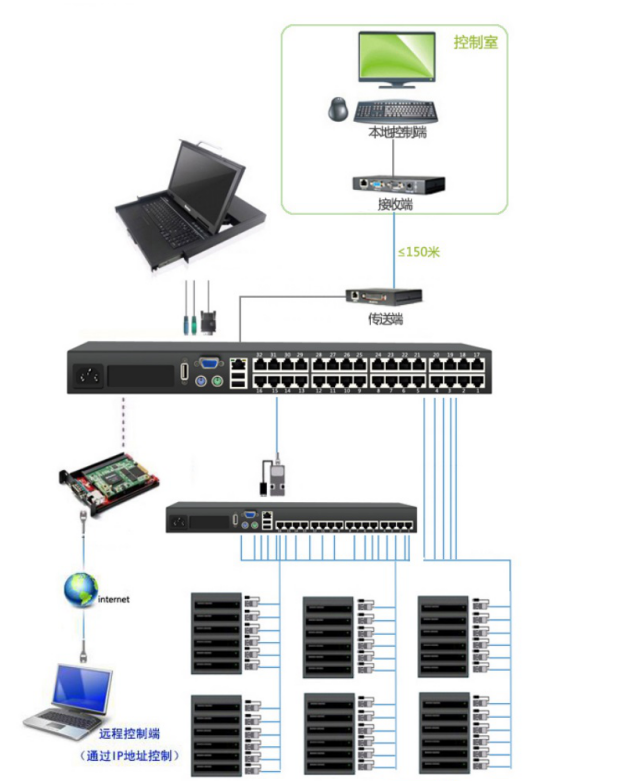

2、方案拓扑图：

3、方案说明：

  方案概述及实现：

由于数据中心现共有6个机柜约20个服务器，服务器数量较多且分散，我们计划配置一套EAKUN 数字KVM产品来进行集中统一控制。

每台服务器连接EA-1000CU计算机接口模块，通过标准网线连接至EK-3200C主机和EK-1600C主机，EK-3200C与EK-1600C采用树状级联，EK-3200C主机搭载EA-1000IP插卡，EA-1000IP插卡WAN口通过网线将其连接到网络交换机端口实现服务器的集中IP远程管控，再加上一台LCD KVM EK-1070作为本地控制端；这样就能够实现1本地控制和1远程控制。

安全性：

所有的数据传输进行SSL数据全程加密，采用账户权限认证登录。

连接线缆：

本方案支持不同品牌的CAT5、CAT5e和CAT6，支持机房原有线缆的利用，远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。

方案特点：

方案简洁、直观，实现规范化网线布局，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。
