一、 机房描述与需求分析：

    目前机房内有5个机柜，其中4个机柜放置大约10台服务器，第五个机柜放置2台服务器，需要在其中一台机柜内实现本地管理，另外在机房内能够实现远程IP网络管理。

    要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

    结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

二、方案设计：

系统总体设计方案

1． 方案系统配置：

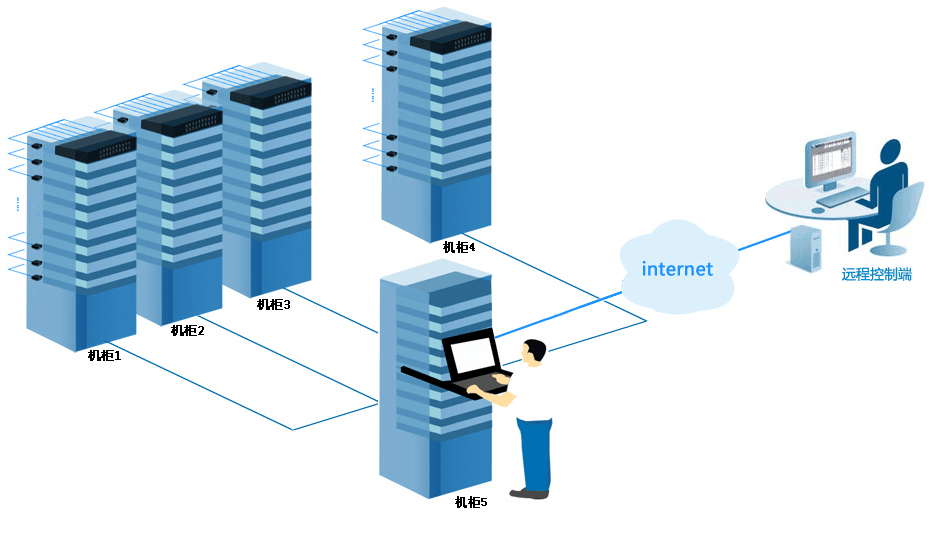

2． 方案拓扑图：

3.方案实现：

4个机柜内的服务器数量在10台左右，所以考虑在每个机柜内配置一台EK-1600管理本机柜内的服务器。

根据服务器的数量选择机柜五作为本地管理机柜，配置一台EK-8075C作为顶层KVM，除了管理机柜内的2台服务器外还需连接其他4个机柜内的4台EK-1600

由于需要远程IP管理，所以在顶层的EK-8075C的卡槽内加配EA-1000IP远程管理插卡，插卡另有一个网口连接机房内的交换机即可。

扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。
